全站搜索
一、产品用途

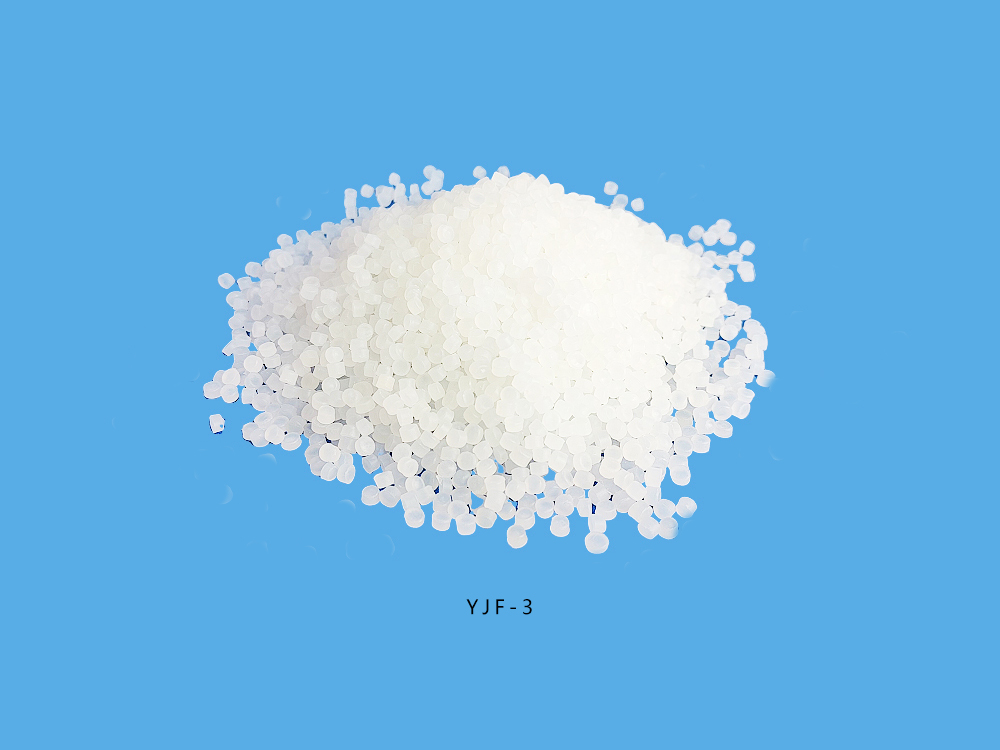

紫外光辐照交联电缆料是以聚乙烯为主要原料，加入光引发剂、抗氧剂等助剂经混合、塑化、成粒而制得，本产品具有优良的机械性能、表面平整光滑、不产生预交联以及挤出工艺简单等特点。适用于3kV及以下挤包绝缘电力电缆绝缘层。
二、执行标准
本产品执行JB/T 10437-2004。
三、推荐设备温度
温区 | 机身/℃ | 机头/℃ |
推荐挤出温度： | 160-200 | 210-220 |
以上工艺参数仅做参考，具体温度应视设备条件和加工对象及挤出物情况作适当调整。
四、产品性能指标
项目 | 单位 | 技术要求 |
拉伸强度 | MPa | 不小于13.5 |
断裂伸长率 | % | 不小于350 |
低温冲击脆化温度（-76℃） | 个 | 不大于15/30 |
凝胶含量 | % | 不小于80 |
体积电阻率（20℃） | Ω·m | 不小于1×1014 |
介电强度 | MV/m | 不小于25 |
空气烘箱热老化试验后（135℃，168h） | ||
拉伸强度变化率 | % | 不超出±20 |
断裂伸长率变化率 | % | 不超出±20 |
热延伸（200℃，0.2MPa，15min） | ||
负荷下伸长率 | % | 不大于80 |
冷却后永久变形 | % | 不大于5 |
五、贮存与使用
1、紫外光辐照交联电缆料产品应贮存在清洁、干燥、通风的库房内，在运输过程中避免日晒雨淋，贮存温度应该不低于0℃。自生产日起储存期应不超过六个月；
2、紫外光辐照交联电缆料应注意防水、防潮、防止阳关直射。开箱后尽快使用完成，如果一次性使用不完，需密封避光处理，且不宜存放时间过长。
Copyright©山东泰开电缆有限公司 . Design by 星际DMT 鲁ICP备16042957号-1
鲁公网安备 37099202000297号
产品中心
返回
PVC护套料、绝缘料
